人類對能源的需求在持續攀升。能源轉換成電能最終又以含碳化合物被排放到大氣，大氣中碳化合物量超出生物圈自凈能力，進而又會引發溫室效應。企業走“低碳”經濟，落實節能減排，是在履行“命運共同體”的社會責任。廣東場效應半導體有限公司（簡稱“場效應或Cmos”）始終以”締造可持續量化半導體企業”為愿景，不斷豐富和擴展其產品線，持續投入研發低功耗的PDFN和TOLL封裝產品線，不斷推陳出新，堅定不移走可持續發展路線。
封裝形式

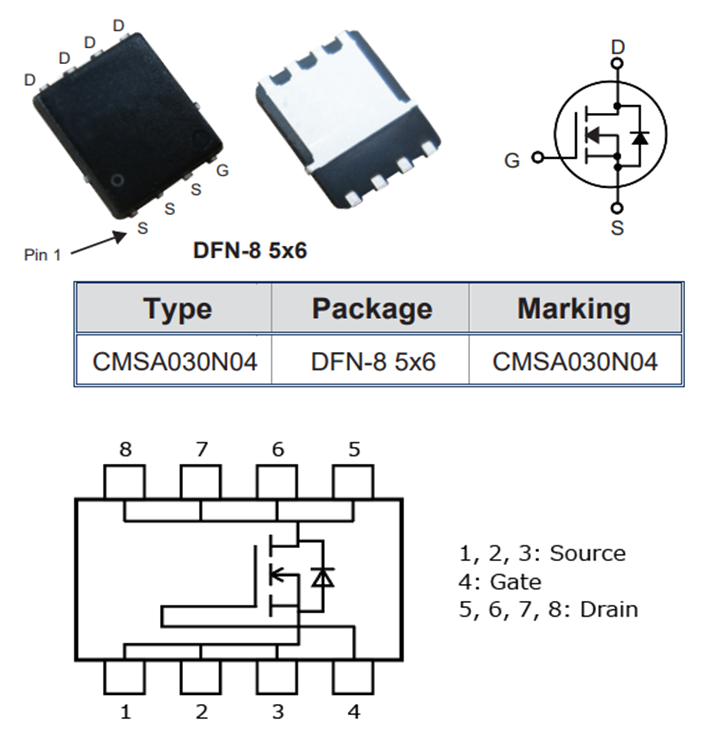

CMSA030N04是Cmos有一款采用PDFN封裝的 N溝道的MOSFET。為了拓展客戶實際應用電路物料的兼容性，PDFN封裝可以和SOP-8封裝互相替代，其內部拓撲結構如下圖所示：
與Cmos先前發布的產品CMSA120P03A一樣，CMSA030N04同樣采用先進的溝槽工藝降低漏源導通電阻。CMSA030N04的漏源導通電阻為3.0mΩ（最大值），與Cmos產品CMSA120P03A相比，約降低了17%；而且與Cmos普通溝槽工藝的產品相比，漏源導通電阻成倍降低；這些產品的漏源導通電阻的降低將有助于實現在電動車載設備、電池保護控制、智能AI等諸多大規模領域節能高效應用需求。 Cmos有很多MOSFET產品支持以上各種用途，可滿足客戶的廣泛需求。
應用
汽車設備：電機驅動器、開關電源、負載開關等。
電池設備：電池充、放電保護。
智能AI設備：伺服驅動，開關電源。

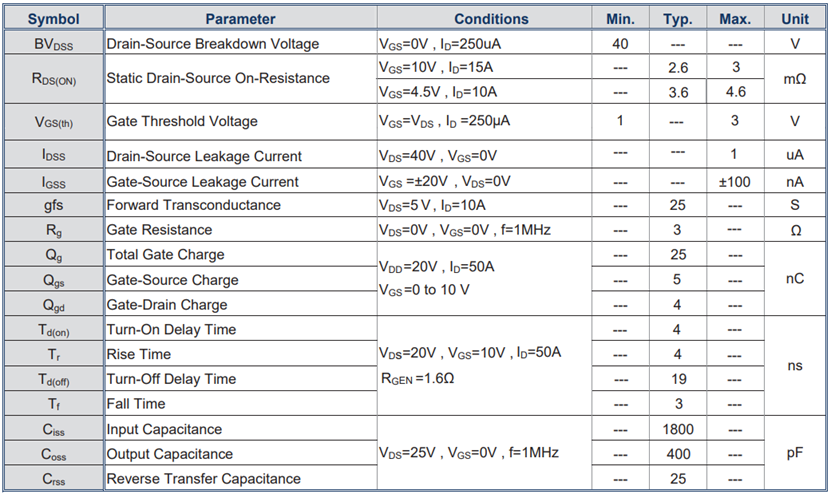

卓越的電性特性
低導通電阻
CMSA030N04：RDS(ON)＝3.0m?（最大值）（VGS＝10V），低導通電阻在實際設備應用中減少了電能的損耗，產生的熱量更少，使產品性能更趨于穩定、安全。

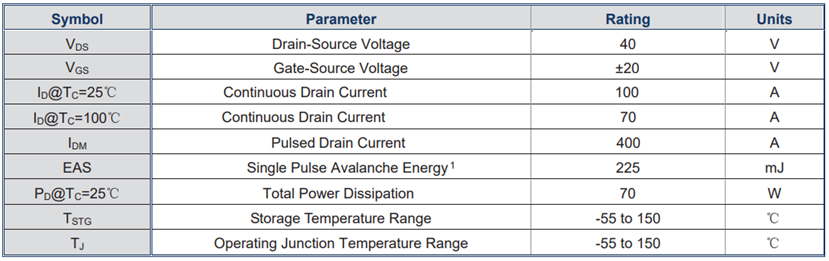

耐壓

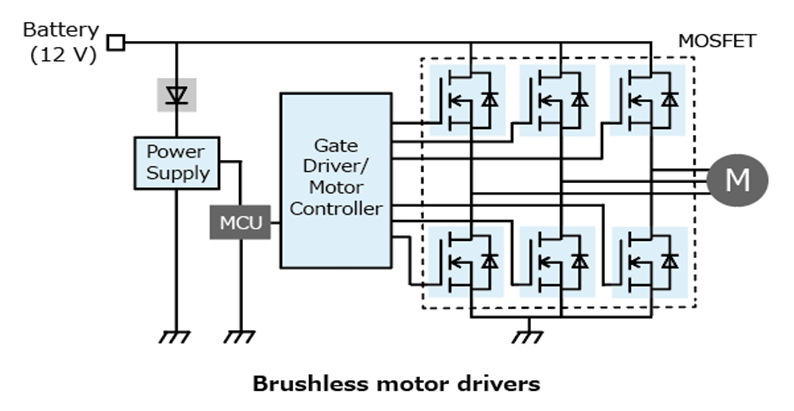

CMSA030N04：VDS＝40V,屬于低壓MOSFET,應用電路舉例，下圖是直流12V輸入的三相無刷電機電路原理，電路運行相對簡單，需要注意電動機在運行中特殊工況條件下MOSFET尖峰參數。
應用電路實例
耐流
CMSA030N04：ID＝100A (TC＝25℃)，具備通過較大電流能力，對要求輸送功率的應用電路非常適用。
時間在變，服務在變，品質不變。我們狠抓質量，始終堅信質量從源頭抓起；匠心制造，嚴控每一顆產品；客戶至上，保證交付的每一顆產品不出差錯。我們歷經二十四載，風雨兼程，只為做中國好MOS。
